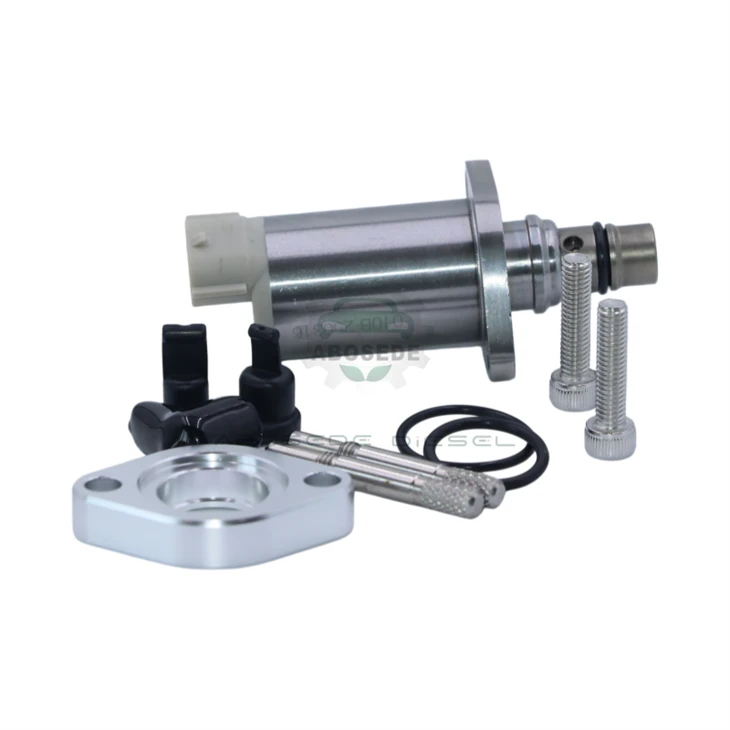

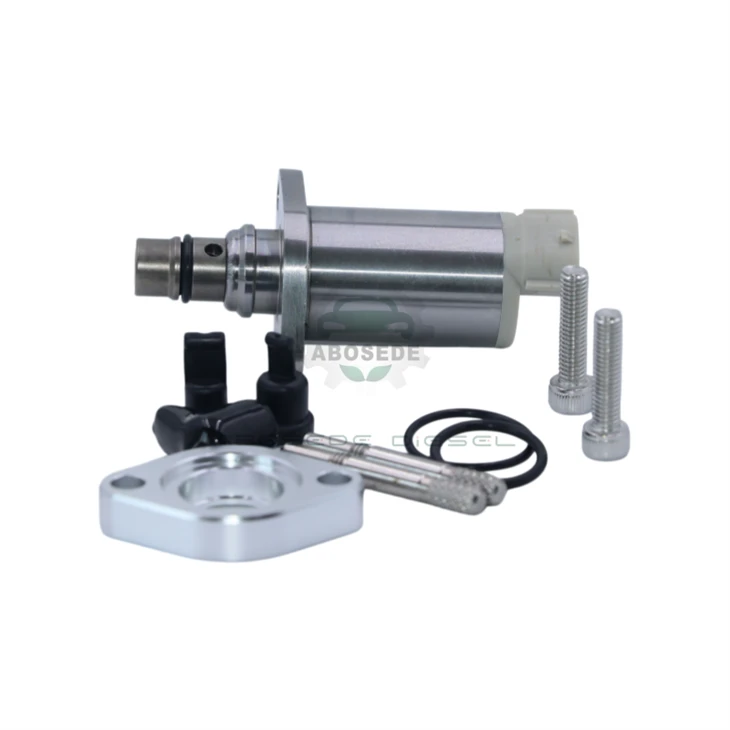

294200-2750 Denso so‘rg‘ichni boshqarish valfi – Toyota 1KD-FTV va 2KD-FTV yengil tijorat dizel platformalarida HP3 umumiy temir yo‘l nasoslari uchun yuqori-o‘tkazuvchanlik kengligi PWM javobi va dinamik g‘altakni kuzatish

294200-2750 Denso HP3 ixcham umumiy temir yo'l nasos ekotizimida -yuqori tezlikda ishlaydigan servo aktuator sifatida ishlaydi - aniqlik bilan sozlangan so'rg'ichni boshqarish valfi, uning aniqlovchi qobiliyati nafaqat yoqilg'i miqdorini o'lchaydi, balki PCM o'lchagichning EHM buyrug'ini qanchalik tez va to'g'ri uzluksiz o'zgartirishi bilan belgilanadi. signal. Zamonaviy umumiy temir yo'l quyish tizimlarida ECM kerakli temir yo'l bosimini va mos keladigan SCV holatini har bir necha millisekundda qayta hisoblab chiqadi, gaz kelebeği holatining o'zgarishi, yukning o'zgarishi, vites almashinuvi va chiqindilarni nazorat qilish talablariga javoban PWM ish aylanishini sozlaydi. SCV g'altagi ushbu elektr buyruqlarini minimal kechikish bilan jismoniy ravishda bajarishi kerak - dinamik kuzatuv talabi, bu kam armatura massasi, minimal magnit histerezis, boshqariladigan g'altak-teshik ishqalanishini-va aniq belgilangan dinamik xususiyatlarga ega qaytaruvchi kamonni talab qiladi. Ushbu dinamik kuzatuv - g'altakning lakining to'planishi orqali sirg'anish ishqalanishini kuchaytirganda, magnit zanjirning girdab oqimining yo'qotilishi oqim hosil bo'lishini sekinlashtiradi-yoki qaytib bahor charchoqlari kuch-muvozanat dinamikasini - o'zgartirib, SCV javob beradi. G'altak ECM kutganidan keyin millisekundlarda o'zining buyruq holatiga yetib boradi, bu esa ECM tomonidan aniqlangan va tuzatishga harakat qiladigan lahzali relsdagi bosim xatosini keltirib chiqaradi, bu esa oldini olishga urinayotgan bosim tebranishlarini keltirib chiqaradi. 294200-2750 1KD-FTV, Toyota-FTV (HTV-DK2) dan kutilayotgan uzluksiz haydash, aniq gaz regulyatori javobi va barqaror emissiya ishlashini ta'minlovchi tezkor, aniq elektro{23}}mexanik javobni o'rnatib, dinamik g'altakning o'tkazish qobiliyatini tiklaydi. (Hiace, Hiace Commuter) umumiy temir yo'l dizel platformalari.

SCV g'altagi bir zumda harakat qilmaydi - u o'zining harakatlanuvchi massasiga bo'lingan holda unga ta'sir qiluvchi aniq kuch (elektromagnit kuch minus buloq kuchi minus ishqalanish) bilan aniqlangan tezlikda joriy holatidan buyruqlangan holatiga tezlashadi. Buyruqli pozitsiyani o'zgartirishni bajarish uchun zarur bo'lgan vaqt - g'altakning qadam javob vaqti - vaqtinchalik hodisalar paytida nasosning rels bosimini tez sozlash qobiliyatini bevosita aniqlaydi. Sog'lom 294200-2750 28 millisekunddan kamroq 10{14}}-bosqichli javob vaqtiga- erishadi, bu dvigatelning bo'sh ish tezligida bir nasos aylanishida sezilarli oqimni sozlashni yakunlash uchun etarlicha tez. Bu tezkor javob haydovchi gaz kelebeğini ochganda, SCV qo‘shimcha yoqilg‘i qabul qila oladigan birinchi piston o‘z qabul qilish zarbasini - tugatguncha maksimal oqimga o‘tishini ta’minlaydi va haydovchilar “gaz kelebeği kechikishi” sifatida qabul qiladigan relsdagi bosimning bir lahzalik pasayishini yo‘q qiladi. 294200-2750 bu javob tezligiga optimallashtirilgan harakatlanuvchi massasi 18 grammdan kam boʻlgan engil armatura toʻplami, minimal girdab oqimi kechikishi bilan kuchni tez hosil qiluvchi yuqori oqimli magnit kontur va sirt qoplamasi 0,08 mkm Ra dan past boʻlgan aniqlik bilan ishlangan gʻaltak teshigi orqali erishadi. Ushbu elektromexanik xususiyatlar ishlab chiqarish jarayonida dinamik javob sinov qurilmalarida tekshiriladi, har bir klapanning qadam javob izi yozib olinadi va uning seriya raqami bilan arxivlanadi.

ECM SCV ning PWM ish aylanishini o'zgartirganda, lasan oqimi bir zumda o'zgarmaydi - u lasan indüktansı va ECM drayver pallasining kuchlanish xususiyatlari bilan belgilanadigan tezlikda ko'tariladi yoki tushadi. Shu bilan birga, stator yadrosidagi o'zgaruvchan magnit oqim yadro materialida oqim o'zgarishiga qarshi turuvchi aylanma oqimlarni keltirib chiqaradi, bu esa magnit kuch reaktsiyasini yanada sekinlashtiradi. Qattiq stator yadroli SCVda - arzon narxlardagi bozor konstruksiyalariga xos - bu girdobli oqimlar magnit kuch hosil boʻlishini-bir necha millisekundlarga kechiktirishi mumkin, bu esa gʻaltakning harakatlanishida mos ravishda kechikish hosil qiladi. 294200-2750 stator yadrosi har biri mikro-yupqa oksidli qoplama bilan qoʻshnilaridan elektr izolyatsiyalangan, kremniy-temir elektr poʻlat plitalarning qatlamli qatlamlanishidan ishlab chiqariladi. Ushbu laminatlangan konstruktsiya girdobli oqim yo'llarini to'xtatadi va ularni har bir alohida laminatsiyada ularning kattaligi ahamiyatsiz bo'lgan joyda cheklaydi. Natijada magnit oqimining ko‘tarilish vaqti ekvivalent qattiq yadro konstruksiyasiga qaraganda 40–60% tezroq bo‘lib, to‘g‘ridan-to‘g‘ri g‘altakning tezroq harakatlanishiga va gaz kelebeğining tez harakatlanishi paytida rels bosimining vaqtinchalik xatoliklariga olib keladi. 1KD-FTV Hilux haydovchisi shossega chiqib ketayotgan yoki sekinroq transport vositasini quvib o'tgan haydovchi uchun bu tezroq javob pasaygan yoki pastroq SCVni tavsiflovchi bir lahzalik ikkilanishni yo'q qiladi.

Barqaror{0}}holat kruiz sharoitlarida SCV g‘altagi harakatsiz qolmaydi - u PWM to‘lqin shaklining o‘ziga xos to‘lqini va ECMning doimiy yopiq-bo‘g‘imli rels bosimini tuzatishlari bilan boshqariladigan o‘rtacha holati bo‘yicha doimiy kichik{2}}amplituda tebranish harakatlarini amalga oshiradi. Odatda amplitudasi 50 mikrondan kam bo'lgan bu harakatlar g'altakning statik ishqalanish holatiga tushishiga yo'l qo'ymaslik uchun juda muhim, bunda harakatni boshlash uchun zarur bo'lgan ajratuvchi kuch kichik PWM ish aylanishining o'zgarishi natijasida mavjud bo'lgan kuchdan oshib ketadi. Kruiz holatida bir lahzaga yopishib qolgan g'altak nazorat o'lik bandini hosil qiladi: kichik gaz kelebeği sozlamalari to'plangan ish aylanishi o'zgarishi g'altakni bo'shatish uchun etarli kuch hosil qilmaguncha yonilg'i oqimining o'zgarishiga olib kelmaydi va shu nuqtada u to'satdan yangi holatga o'tadi va mo'ljallangan oqimdan oshib ketadi. 1KD-FTV egalari tez-tez xabar beradigan "ko'tarilish" yoki "qisqa" yorug'lik-ko'tarilishining asosiy sababidir. 294200-2750 g'altakning teshigi mikro-teksturali sirt naqshiga - aniq boshqariladigan xoch{17}}lyukni honlash tuzilishiga - ega bo'lib, dizel yoqilg'isining barcha ish sharoitlarida molekulyar-nozik chegara chegarasini saqlaydi. Ushbu chegara plyonkasi g'altak va teshik o'rtasidagi statik ishqalanish koeffitsienti dinamik koeffitsientning 5% oralig'ida bo'lishini ta'minlaydi, bu esa tayoqning sirpanish chegarasini samarali yo'q qiladi-va g'altakning PWM ish aylanishining eng kichik sozlashlariga ham muammosiz javob berishiga imkon beradi. Amaliy natija haydovchilarni asabiylashtiradigan va mustaqil ustaxonalar uchun mijozlarning shikoyatlarini keltirib chiqaradigan shov-shuvlarsiz silliq silliq{24}}kruizdir.

294200-2750 dinamik kuzatuv holati standartlashtirilgan vaqtinchalik sinov vaqtida temir yo‘l bosimi signalining chastota tarkibi orqali bilvosita baholanishi mumkin. Protsedura: (1) yuqori-ma’lumotlarni yozib olishga qodir bo‘lgan diagnostika skanerlash asbobini ulang (sekundiga kamida 50 ta namuna), (2) dvigatelni ish haroratiga keltiring, (3) bo‘sh turgandan 3000 aylanish/daqiqaga qadar tez gaz kelgichni o‘rnating, (4) relsdagi bosim ma’lumotlarini eksport qiling va bosimni tiklash xarakteristikasini tahlil qiling. Buzilmagan dinamik javobga ega sog‘lom SCV temir yo‘l bosimi izini hosil qiladi, u bir martalik -so‘ndirilgan oshib ketish-va-tuzatish sikli bilan maqsadli qiymatga muammosiz yaqinlashadi. Sekinlashtirilgan dinamik javobga ega degradatsiyaga uchragan SCV barqarorlashtirishdan oldin maqsadli bosim atrofida bir nechta tebranish tsikllarini namoyish etadi, chunki ECM boshqaruv algoritmi g'altakning kechikkan kuzatuviga javoban qayta-qayta ortiqcha tuzatadi va kam to'g'rilaydi. Ushbu tebranish belgisi - texnik jihatdan ECM boshqaruv zanjirida qisqartirilgan faza chegarasi - nosozlik kodlari yaratilgunga qadar yaqinlashib kelayotgan nosozlikni bashorat qilish uchun ketma-ket profilaktik parvarishlash tekshiruvlarida trend bo'lishi mumkin bo'lgan SCV dinamik degradatsiyasining miqdoriy ko'rsatkichini ta'minlaydi.

1-savol: Nega mening Toyota Hilux 1KD-FTV avtomobilim gaz trubkasida kruiz paytida- nozik silkinish hissini namoyon qiladi va 294200-2750 buni qanday hal qiladi?

Gaz pedali - orqali tez-tez "koʻtarilish" yoki "baliq{2}}tishlash" -baliq{2}}chiqishi sifatida tasvirlangan bu-gaz kelebeğining tebranishi - kichik siljish amplitudalarida SCV gʻaltakning slipi-slipib yurishining klassik harakatlanish koʻrinishidir. 294200-2750 ning mikro-teksturali g‘altak teshigi yuzasi statik va dinamik ishqalanish koeffitsientlarini tenglashtiradigan chegara moylash plyonkasini saqlaydi, bu holat uchun mas'ul bo‘lgan tayoqning sirpanish chegarasini bartaraf qiladi va gaz kelebeğining silliq, chiziqli javobini tiklaydi.

2-savol: 294200-2750 dinamik javobini HP3 nasosidan chiqarmasdan turib, avtomobilda sinab ko‘rish mumkinmi?

Ha, bilvosita. Jonli maʼlumot rejimida diagnostika skanerlash vositasi yordamida relsdagi bosimning amaldagi va buyruq berilgan qiymatlariga-bir tiqilib qolishi hodisasini kuzating. Sog'lom SCV o'tkinchi vaqt davomida haqiqiy bosimni ±5 MPa ichida ushlab turadi. Haqiqiy bosim izi doimiy ravishda buyruq berilgan izdan - ortda qolsa, tezlanish vaqtida pastga tushish va sekinlashda - oshib ketish SCV ning dinamik javobi pasayib ketgan. Bunga qo'shimcha ravishda, bo'sh turganda SCVdan dvigatel tezligiga qarab ovoz balandligini o'zgartiradigan "buzz" yoki "g'o'ng'irlash" tovushini tinglang; bu dinamik javob buzilishidan kelib chiqqan spool tebranishini ko'rsatishi mumkin.

3-savol: 294200-2750 laminatlangan stator yadrosi tropik va cho'l muhitida ishlaydigan transport vositalariga qanday foyda keltiradi?

Stator yadrosining elektr qarshiligi pasayganda, SCV ning magnit pallasida girdob oqimi yo'qotishlari harorat oshib boradi. Tropik va cho'l sharoitida ishlaydigan muhitda -kaput ostidagi haroratlar muntazam ravishda 80 darajadan oshsa, qattiq yadroli SCV girdob oqimining so'nishini sezilarli darajada oshirib, uning allaqachon chegaraviy reaktsiyasini yanada sekinlashtiradi. 294200-2750-ning laminatlangan kremniy-temir yadrosi atrof-muhit haroratidan qat'i nazar, o'zining past aylanma oqim xususiyatini saqlab qoladi va avtomobil Skandinaviya qishi yoki Yaqin Sharq yozi sharoitida ishlayaptimi, barqaror dinamik javob beradi.

4-savol: SCV dinamik javobining buzilishi va DPF regeneratsiyasi chastotasining ortishi o'rtasida bog'liqlik bormi?

Ha, bilvosita. Sekinlashtirilgan SCV dinamik reaktsiyasi ECM barqaror boshqaruvni saqlab qolish o'rniga, rels bosimini nishon atrofida doimiy ravishda tebranishiga olib keladi. Ushbu bosim tebranishlari inyeksiya miqdorida mos keladigan tebranishlarni keltirib chiqaradi, bu esa o'z navbatida nomuvofiq yonish va ko'tarilgan zarrachalar hosil bo'lishini keltirib chiqaradi. Ko'paygan kuyikish ishlab chiqarish DPF ni ECMning bashoratli modeli kutganidan tezroq yuklaydi va tez-tez faol regeneratsiya davrlarini ishga tushiradi. Nosozlik kodlarisiz ortib borayotgan DPF regeneratsiyasi chastotasini kuzatayotgan flotlar SCV dinamik javobini potentsial hissa qo'shuvchi omil sifatida tekshirishlari kerak.

5-savol: Yangi o'rnatilgan 294200-2750 uchun -to'g'ri tanaffus nima va har qanday maxsus haydash shartlaridan qochish kerakmi?

294200-2750 mexanik sindirishni talab qilmaydi-, lekin ECM ning moslashtirilgan oʻrganish tizimi yangi valfning oqishini vazifaga-tashish funksiyasini toʻliq tavsiflash uchun taxminan 50-80 kilometr masofani bosib oʻtishni talab qiladi. Ushbu oʻrganish davrida gaz kelebeği-ochiq-va uzoq vaqt boʻsh turishdan saqlaning. Ideal oʻrganish tsikli quyidagilarni oʻz ichiga oladi: 10 daqiqa shaharda toʻxtash-haydashni boshlash, 10 daqiqa 80 km/soat tezlikda avtomagistral kruiz, 5 daqiqa oʻrtacha tepalikka chiqish va qirgʻoq boʻylab 5 daqiqa sekinlashish. Ushbu xilma-xil sikl SCV ni to'liq ishlash diapazoniga ochib beradi va ECM moslashuvini tezlashtiradi.

6-savol: 294200-2750-dan oldingi 04226-OL020 SCV-ni bir xil 1KD-FTV dvigatel platformasida almashtirish uchun ishlatish mumkinmi?

294200-2750 va 04226-OL020 ikkalasi ham 1KD-FTV va 2KD{11}}FTV dvigatellari oilasi uchun sozlangan va bir xil ikkita-boltli gardish interfeysi va 2{13}pinli elektr ulagichga ega. Biroq, 294200-2750 laminatlangan stator yadrosi va mikro-teksturali g‘altak teshigi bilan yangilangan spetsifikatsiyani ifodalaydi va uning ichki dizayndagi yaxshilanishlari tufayli oqimdan vazifaga o‘tish funksiyasi 04226-OL020 dan biroz farq qilishi mumkin. 04226-OL020 dan 294200-2750 gacha yangilanganda, ECM ga yangi valfning o'ziga xos oqim xarakteristikasini o'rganishiga imkon berish uchun o'rnatishdan so'ng har doim ECM adaptiv o'rganishni tiklashni amalga oshiring. Mexanik moslama to'g'ridan-to'g'ri mos keladi.
