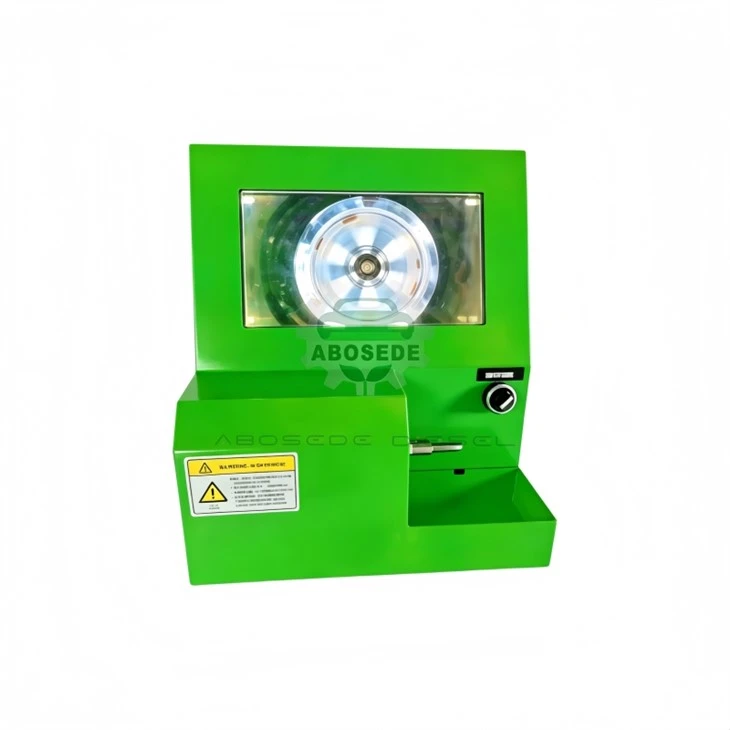

Injektor nozulining ichki boroskopi - standart nashr - igna o'rindig'i va purkagich teshigi holatini to'g'ridan-to'g'ri vizual tekshirish



Dizel umumiy relsli tizimlarda injektor ko‘krak qafasi eng ekstremal sharoitlarga bardosh beradi: o‘rindiqga nisbatan tez aylanuvchi igna ko‘tarilishi, mikro purkagich teshiklari orqali yuqori-tezlikdagi yoqilg‘i oqimi va kavitatsiya eroziyasiga olib kelishi mumkin bo‘lgan yonish bosimining qaytarilishi. Ko'pgina ishlash muammolari tashqaridan ko'rinmaydi. Sinov dastgohidagi mukammal ishlaydigan injektor ham nozul teshigidagi ichki shikastlanishlarni-yashirishi mumkin, masalan, igna o'rindig'i atrofidagi mikro-yoriqlar, kavitatsiyaning dastlabki bosqichi yoki lakning-to'planishi. Bu erda to'g'ridan-to'g'ri vizual tekshirish bebaho bo'ladi. TheInjektorli nozul ichki boroskopi - standart nashrtexnik xodimlarga igna o'rindig'i joyini, valf cho'ntagini va püskürtme teshigining kirish joylarini injektorni qismlarga ajratmasdan vizual tekshirish imkonini beradi. U ichki sharoitlarning aniq ko'rinishini ta'minlaydi, bu esa aniqroq tashxis qo'yish va nozullar majmuasiga xizmat ko'rsatish yoki almashtirish bo'yicha qaror qabul qilish imkonini beradi.

Injektor / nozul turi	Amaldagi foydalanish
Bosch Common Rail (barcha avlodlar)	Yengil avtomobillar, engil tijorat avtomobillari
Denso (HP0/HP4/HP5 tizimlari)	Yaponiya va Koreya avtomobillari
Delphi E1/E3 va XPI (Cummins variantlari)	Amerika va Yevropa yuk mashinalari
Caterpillar HEUI va EUI	Yoʻl, togʻ-kon va qurilish uskunalari-tashqi
Umumiy sanoat injektorlari	Generatorlar, dengiz, statsionar dvigatellar

Boroskop teshik diametrlari bo'lgan nozullarni tekshirish uchun mo'ljallangan1,5 mm dan 5,5 mm gacha, umumiy temir yo'l va birlik injektor ilovalarining katta qismini qamrab oladi. Standart nashrda egiluvchan qo'yish trubkasi mavjud bo'lib, u engil ichki egri va yo'naltiruvchi egilishlarda harakatlana oladi.

1. Injektor teshiklari uchun ultra-Slim prob

4,0 mm o'rnatish zondi yuqori bosim chizig'i olib tashlangandan so'ng, in'ektsiya liniyasi portiga qulay tarzda joylashadi. Bu texnik mutaxassisga zondni toʻgʻridan-toʻgʻri kirish kanali orqali igna oʻtiradigan joygacha oʻtkazish imkonini beradi va igna va oʻrindiq holatini aniq va batafsil koʻrish imkonini beradi-shu jumladan mavjud boʻlishi mumkin boʻlgan choʻkmalar yoki eroziya. Oʻrnatilgan filtri yoki kichik kirish diametri-boʻlgan injektorlar uchun zond ushlanib qolmaslik uchun etarlicha ingichka boʻlib qoladi va minimal toʻsiqni taʼminlaydi.

2. Yashirin joylar uchun aylanadigan oyna aksessuari

Toʻplamda 90 daraja yon{1}}koʻrish moslamasi mavjud boʻlib, u koʻkrakning yon devorlari va purkagich teshiklari-oldinga qaragan oddiy linzada koʻrinmaydigan-joylarni tekshirish imkonini beradi. Bu, ayniqsa, notekis püskürtme naqshlarining keng tarqalgan sababi bo'lgan mikro teshiklar yaqinida qisman tiqilib qolish yoki lak shakllanishini tekshirish uchun foydalidir. Yon ko'zgu{6}}o'rnatilganda, teshikning to'liq atrofini skanerlash uchun qo'lda ham aylantirilishi mumkin.

3.-O‘z-o‘zini tartibga soluvchi yorug‘lik manbai

6 ta LEDning yorqinligi nozul yuzasining aks ettirilishiga avtomatik ravishda moslashadi. Yaltiroq, sayqallangan metall yuzalar uchun yorug'lik chiqishi porlashni oldini olish uchun tushadi. Qorongʻi, uglerod bilan qoplangan-joylarda tasvir yaxshi-yoritilgan boʻlishini taʼminlash uchun chiqish kuchayadi. Bu barqaror tasvir sifatini taklif qiladi va tekshirish vaqtida yorqinlikni qo'lda sozlash zaruratini kamaytiradi.

42 ta injektorda sinovdan oʻtkazilganda-turli ilovalardan tortib yengil avtomobildan (Bosch) tortib ogʻir{2}}toʻlovga (Cummins XPI) qadar quyidagilar aniqlandi:

Buzilgan injektorlarning 83%Boroskop tomonidan tasdiqlangan ko'rinadigan ichki shikastlanish yoki ifloslanishni ko'rsatdi.

In60% dan ortiq hollarda, igna o'rindig'ida korroziya yoki lak-tashqi tekshiruvlar yoki pop{1}}sinov paytida aniqlanmagan narsa aniqlangan.

Standart boroskop diagnostika va injektor xizmatiga oid qarorlar-qabul qilish uchun sarflangan vaqtni qisqartirdi.o'rtacha 65%, chunki vizual dalillar nozulning haqiqiy holatini darhol aniqlab berdi.

Seminardagi fikr-mulohazalar doimo ushbu vosita eng qimmatli ekanligini ko'rsatadikeraksiz ko'krak o'zgarishlarining oldini olish, tozalash yoki lapping etarli ekanligini tasdiqlash orqali.

1-savol: Injektorni dvigateldan olib tashlamasdan, injektor nozullarini tekshirish uchun ushbu boroskopdan foydalanishim mumkinmi?
Ha, lekin nozul kirish portiga kirish uchun avvalo yuqori-bosim chizig'ini olib tashlashingiz kerak. Zond standart liniya portidan o‘tishga mo‘ljallangan bo‘lib, -shassilarni tekshirish imkonini beradi. Biroq, ko'krak qafasining to'liq 360 daraja ko'rinishi uchun yon ko'zgu ilovasiga-oson kirish uchun injektorni olib tashlash tavsiya etiladi.

2-savol: Standart va professional versiya o'rtasidagi farq nima?
Standart versiya 4,0 mm diametrli zond va o'rnatilgan displeyga ega 640×480 piksellar soniga ega kamerani o'z ichiga oladi. Professional versiya yuqori aniqlik (1280×720), ikki{7}}kamera imkoniyatlari (oldinga va yon) va 180 daraja egilish uchun bo‘g‘imli uchni taqdim etadi-bu yuqori hajmli texnik xizmat ko‘rsatadigan ustaxonalar uchun ixtiyoriydir.

3-savol: Tekshiruvdan keyin boroskop probini qanday tozalashim mumkin?
Zond va oyna uchini izopropil spirt yoki yumshoq erituvchi bilan namlangan yumshoq mato bilan artib oling. Probni ho'llashdan saqlaning va ob'ektiv yoki oynaga abraziv materiallar bilan tegmaslikdan ehtiyot bo'ling. LED halqasi muhrlangan, lekin suv ostida qolmasligi kerak.

4-savol: Tasvirlarni bevosita qurilmada saqlashim mumkinmi?
Ha, standart versiyada microSD karta uyasi mavjud (karta kiritilmagan). Siz bir nechta tasvir va qisqa videokliplarni bevosita qurilmada saqlashingiz mumkin. Saqlash hajmi ishlatiladigan microSD kartaga bog'liq.

5-savol: Agar prob injektorimning kirish qismi uchun juda katta bo'lsa-chi?
Standart versiyaning 4,0 mm diametri eng keng tarqalgan relsli injektorlarga mos keladi. Biroq, juda kichik injektorlar uchun (masalan, 3,0 mm kirishlari bo'lgan ba'zi yapon yengil avtomobillari ilovalari) biz 2,8 mm zondli nozik chiziqli versiyani taklif qilamiz. Buyurtma berishdan oldin maxsus injektor modelingizni tasdiqlash uchun qo'llab-quvvatlash jamoamiz bilan bog'laning.

6-savol: Boroskop injektor ko'krak qafasining bloklanishini tashxislashda yordam beradimi?
Ha. Yon{1}}ko‘zgu oynasidan foydalanib, siz to‘g‘ridan-to‘g‘ri purkagich teshiklarini tekshirishingiz mumkin. Bu nozulni olib tashlamasdan yoki avval pop{3}}sinovni o‘tkazmasdan tozalash yoki qo‘shimcha xizmat ko‘rsatish zarurligini aniqlashning tezkor usulidir.
