Avtomobil qarshiligi simulyatori - umumiy temir yo'l sensori zanjirini tekshirish uchun aniq diagnostika vositasi

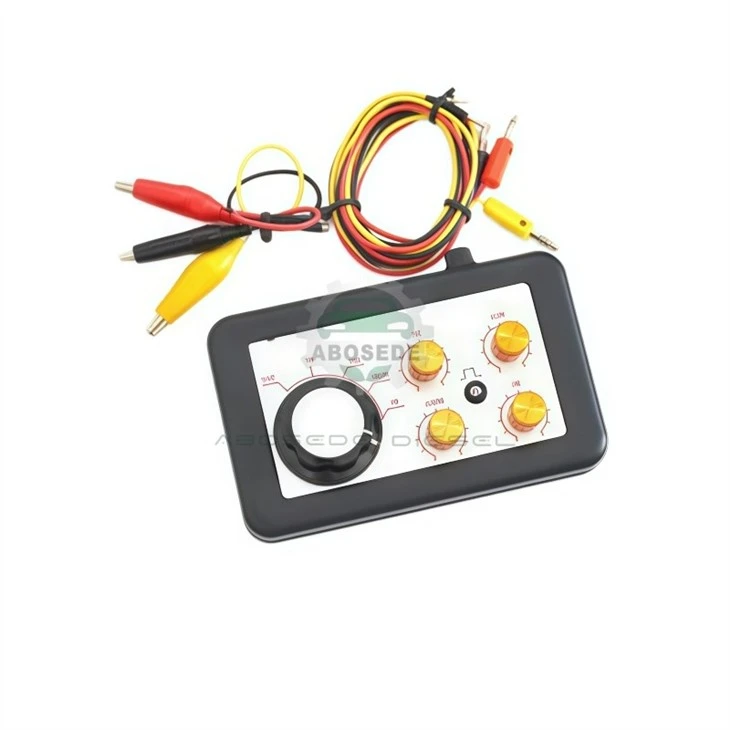

TheAvtomobil qarshilik simulyatoridizel umumiy temir yo'l tizimlarida harorat, bosim va joylashuv sensorlaridan o'zgaruvchan qarshilik signallarini takrorlash uchun mo'ljallangan qo'lda diagnostika asbobidir. Haqiqiy sensorni aniq belgilangan qarshilik yuki bilan almashtirib, ushbu vosita texnik xodimlarga sensorning ishlamay qolishi bilan kontaktlarning zanglashiga olib, kontaktlarning zanglashiga olib, kontaktlarning zanglashiga olib, elektr tarmogʻining yaxlitligini ajratib olishga imkon beradi. Tez va aniq tekshirishni talab qiladigan ustaxonalar uchun mo'ljallanganqarshilik{0}}turi datchiklar, bu simulyator taxminlarni bartaraf qiladi va haydashning vaqti-vaqti bilan shikoyatlari va qiyin{0}}boshlash shartlari uchun diagnostika yo‘llarini keskin qisqartiradi.

Simulyator keng qamrovli qarshilik simulyatsiyasi oralig'ini qo'llab-quvvatlaydi0 dan 30 kŌ gachaning nozik o'lchamlari bilan5 Ω, sovutish suvi termistorlari, kirish havosi harorati sensorlari va yonilg'i bosimi o'tkazgichlari kabi avtomobil rezistiv sensorlarining to'liq spektrini o'z ichiga oladi. Baholangan ichki mos yozuvlar rezistorlari bilan qurilgan1% aniqlik, birlik chiqish signallarini sensorning egri chiziqlari uchun OEM spetsifikatsiyalarini aniq aks ettirishini ta'minlaydi. Qurilma bortdan quvvatlanadi8 dan 30 VDC gachadiagnostika ulagichi orqali avtomobil akkumulyatoridan olinadigan quvvat, ichki sarflanadigan batareyalarni yo'qotib, o'rnatilgan-haddan tashqari oqimdan himoya qilishO'chirishni tekshirish paytida ECU ni tasodifiy qisqa tutashuvlardan himoya qilish uchun 0,5A da o'chirish.

Bu simulyator{0}}muammolarni bartaraf etish uchun yaratilganumumiy temir yo'l yonilg'i quyish tizimlariva rezistiv sensorlar ECU uchun asosiy qayta aloqa mexanizmi bo'lib xizmat qiladigan umumiy dvigatelni boshqarish sxemalari. Bu, ayniqsa, zaryadlovchi havo sovutgichlarining signal davrlarini, EGR holatini baholash va yoqilg'i harorati sensorlarini tekshirish uchun samarali. Dvigatel bo'limidan tashqari qurilma konditsioner tizim diagnostikasi uchun muhimligini isbotlaydi, bu texniklarga sovutgich liniyalarini jismoniy o'zgartirmasdan kompressor debriyajining ulanishini tekshirish uchun past va yuqori{2}}bosim-o'chirish signallarini simulyatsiya qilish imkonini beradi. Asbob brend{5}}agnostik bo‘lib, standart 4 mm banan raz’yomlari orqali universal interfeysga ega bo‘lib, ular uzilish kabellariga muammosiz ulanadi va bu uni Yevropa, Osiyo va Amerika dizel platformalarining aralash parklariga xizmat ko‘rsatuvchi do‘konlar uchun ko‘p qirrali aktivga aylantiradi.

Simulyatorni ulashdan oldin mutaxassis maqsadli sensorning elektr simini uzishi va ECU kutilgan quvvatni yetkazib berishini tasdiqlash uchun dastlabki kuchlanish moslamasini tekshirishi kerak.5V mos yozuvlar kuchlanishiva toza yer yo'li. Keyin simulyatorning terminallari sensorga emas, balki to'g'ridan-to'g'ri jabduqning signal va tuproq pinlariga ulanadi. Aylanadigan kalitlar sovutish suvi sensori uchun "sovuq ishga tushirish" qiymati kabi ma'lum bir ish holatini-taqlid qilish uchun kerakli qarshilik qiymatiga teriladi. Texnik diagnostika skaneridagi jonli ma'lumotlar oqimini kuzatib turganda qarshilikni bosqichma-bosqich sozlashi kerak. Ushbu yondashuv butun simli zanjirni, jumladan, ulagichning pin kuchlanishini va sim izolyatsiyasining yaxlitligini tasdiqlaydi, aks holda uzilishli haydash belgilarini keltirib chiqaradigan yuqori-qarshilikdagi ulanishlarni aniqlaydi.

Dizel ustaxonalari uchunAvtomobil qarshilik simulyatoriqattiq DTC sifatida qayd etilmagan intervalgacha "Limp Mode" faollashuvlarida bazani o'rnatish uchun ajralmas hisoblanadi. Yoqilg'i yo'lidagi bosim sensorini uning ish diapazonida taqlid qilish orqali texnik mutaxassis ECUga yonilg'i etkazib berishni sozlash va relsdagi bosim nazorat klapanining javobini tekshirish buyrug'ini berishi mumkin, bunda bosim og'ishi noto'g'ri sensor yoki mexanik nasos muammosidan kelib chiqadimi,-yonilg'i bosimi yuqori bo'lmagan holda. Injektorning qaytish oqimini sinovdan o'tkazishda simulyator shubhali harorat sensori uchun ma'lum yaxshi signalni almashtirish orqali ECU tuzatish omillarini tasdiqlashga yordam beradi va in'ektsiya vaqtini hisoblash aniq ma'lumotlarga asoslanganligini ta'minlaydi. Bu xususiyat notoʻgʻri tashxis qoʻyilgan qismlarni almashtirishni toʻgʻridan-toʻgʻri kamaytiradi, bu esa doʻkonlarga taʼmirlashni ishonchli kafolatlash imkonini beradi va yuqori{4}}milli dizel elektr stansiyalarida elektr gremlinlari bilan bogʻliq mijozlarning qaytishini minimallashtiradi.

---

1-savol: Ushbu simulyator Piezo injektor aktuatorlari bilan ishlaydimi?
A:Asosan passiv rezistiv sensorlar uchun mo'ljallangan, u Piezo injektor stacklarini haydash uchun mo'ljallanmagan. Biroq, u diagnostik izolyatsiya uchun injektorning qaytish pallasida ishlatiladigan harorat kompensatsiyasi sensorlarini simulyatsiya qilishi mumkin.

2-savol: Ichki qismlarga zarar etkazmasdan maksimal oqim qancha?
A:Qurilma mustahkam xususiyatlarga ega0,5A haddan tashqari oqimdan himoya qilishnosozlik holatidan keyin 1 soniya ichida faollashadi va aniq rezistorlarni kuyishdan samarali himoya qiladi.

3-savol: Simulyatorning chiqish qarshiligining aniqligini qanday tekshirish mumkin?
A:Simulyator diagnostika aniqligini ta'minlab, mexanik terish sozlamalariga qarshi haqiqiy qarshilikni tekshirish uchun parallel ravishda kalibrlangan tashqi multimetrni ulash imkonini beruvchi maxsus terminal chiqishini o'z ichiga oladi.

4-savol: Ushbu vosita SCR/DPF davolashdan keyingi tizim diagnostikasi uchun mos keladimi?
A:Ha. U aqlli NOx sensori CAN ma'lumotlarini simulyatsiya qilmasa ham, simulyatsiya qilish uchun juda samaralichiqindi gaz harorati (EGT)DPF regeneratsiya mantig'ini belgilaydigan sensorlar, ECU regeneratsiya so'rovi mantiqini tekshirishga imkon beradi.

5-savol: Og'ir ustaxonada ishlatiladigan aylanma kalitlarning kutilayotgan ishlash muddati qancha?
A:Aylanadigan kalitlar minimal darajada baholanadi10 000 operatsion tsikl, odatda ta'minlaydi2 yildan 3 yilgachakichik kontaktlarning zanglashiga-yuqori katta hajmdagi dizel do'konidagi doimiy aloqa yaxlitligi ma'lum o'rnatilgan nuqtalarda aniqlikka ta'sir qilishi mumkin.
