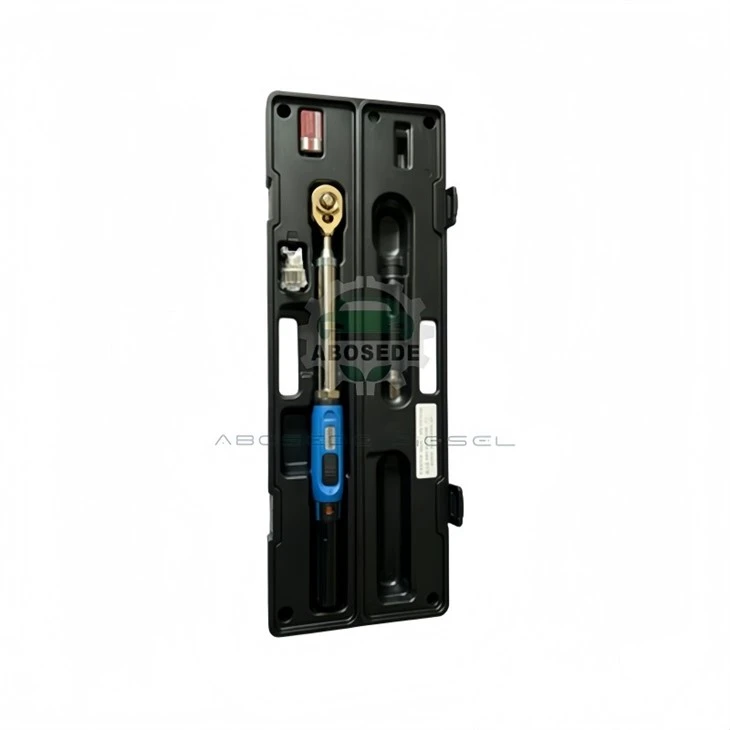

Burchak o'lchovli raqamli moment kaliti - umumiy temir yo'l yoqilg'i tizimlari uchun muhim mahkamlash razvedkasi

Umumiy relsli dizel tizimlarida murvatli birikma hech qachon passiv ulanish emas - bu injektor qisqich kuchini, yuqori bosimli quvurlarni muhrlashni va rels kronshteynining qattiqligini boshqaradigan aniq ishlab chiqilgan yuk yo'lidir. Masalan, etkazib berish klapan ushlagichidagi 180 Nm va 190 Nm o'rtasidagi farq, muhrlangan yuvish moslamasining siqilishini 0,02 mm ga o'zgartiradi, bu in'ektsiya vaqtini to'g'rilash koeffitsientini deyarli 0,5 graduslik burchak burchagiga o'zgartirish uchun etarli. An'anaviy mexanik moment kalitlari murvatning plastik zonaga - cho'zilganligini ko'rsatadigan burchak aylanishini ushlay olmaydi, lekin injektorni ushlab turish murvatlari va asosiy podshipnik qopqoqlarini ta'mirlashning aksariyat OEM protseduralarimoment-burchak ketma-ketligi(masalan, 80 Nm + 90 daraja ). Ushbu raqamli moment kaliti bu bo'shliqni yopadi, real vaqtda momentni o'qishni o'rnatilgan burchakli enkoder bilan birlashtiradi va to'liq kuzatilishi - uchun ma'lumotlar jurnalini qo'shadi, bu esa parkning sifat tizimlari va sinf jamiyati auditlari tomonidan tobora ko'proq talab qilinadigan qobiliyatdir.

CAT, Cummins, Detroit, Denso va Bosch umumiy temir yo'l tizimlariga xizmat ko'rsatadigan og'ir yuk dizel ustaxonalari uchun mo'ljallangan ushbu nozik asbob:5–500 Nm(past va oʻrta masofali ilovalar uchun almashtiriladigan boshlar bilan) va burchak oʻlchamlari±1 daraja. Uning asosiy qiymati faqat moment qiymatida emas, balkiegri chizig'ini mustahkamlash- asbob burchak ustidagi momentni qayd qiladi, bu esa texnik xodimlarga g'ayritabiiy ishqalanish ko'tarilishini (masalan, o't o'chiruvchi iplar yoki ifloslangan murvatlar) oxirgi yuklanishni buzishdan oldin aniqlash imkonini beradi.

Yuqori ushlab turish rejimi- Qo'llaniladigan maksimal momentni ushlaydi, relsdagi bosim sensori banjo murvatlari yoki injektor besleme liniyalarini yakuniy mahkamlash uchun ideal, bu erda faqat eng yuqori nuqta muhim bo'ladi. Asbob ekrandagi qiymatni qayta o'rnatilgunga qadar muzlatib qo'yadi, bu esa tortish paytida displeyga qarash zaruratini yo'q qiladi.

Kuzatuv rejimi- Haqiqiy vaqtda jonli momentni ko‘rsatadi, bu to‘satdan haddan tashqari moment yumshoq metallga zarar yetkazadigan injektor nozullariga mis yuvish vositalarini o‘rnatish kabi sekin tezlashadigan ilovalar uchun zarur.

Burchak-moment rejimi- Flagship funksiyasi. Tartibni dasturlashtiring: masalan, "80 Nm ga aylantiring, keyin 90 daraja ko'proq aylantiring." Birinchi bosqichga erishilganda asbob tebranadi; operator burilishda davom etgandan so'ng, u darajalarni sanaydi va a ni chiqaradiuch martalik signalaniq maqsadli burchak ostida, yashil LED bilan. Ushbu rejim alohida transportyor yoki burchak o'lchagichga bo'lgan ehtiyojni yo'q qiladi, bu esa mandal boshidagi burchak belgilarini noto'g'ri o'qishdan kelib chiqadigan xatolikni kamaytiradi.

Moment-birinchi + burchak-monitoring- Asosiy podshipnik qopqog‘i murvatlari kabi muhim mahkamlagichlar uchun asbobni moment burchak ko‘rsatkichidan oldin oshib ketganda, ipning tiqilib qolishi yoki noto‘g‘ri moylanganligi haqida xabar berish uchun sozlash mumkin - mexanik kalitlar aniqlay olmaydigan umumiy yashirin nosozlik.

Har bir qattiqlashuv hodisasi noyob vaqt tamg'asi bilan saqlanadi va operator identifikatori bilan belgilanishi mumkin (hamroh mobil ilovasi orqali). Saqlangan ma'lumotlar quyidagilarni o'z ichiga oladi: eng yuqori moment, yakuniy burchak, tortish muddati va foydalanuvchi tomonidan belgilangan tolerantlik oynasiga asoslangan o'tish / muvaffaqiyatsizlik belgisi. Bu xususiyat ISO 9001:2015 sertifikatiga ega doʻkonlar yoki OEMlar uchun kafolatli taʼmirlash ishlarini amalga oshirayotganlar uchun bebahodir, chunki u har bir mahkamlagich spetsifikatsiyaga mos kelishini obʼyektiv dalillar bilan taʼminlaydi. Bluetooth havolasi bir zumda planshet yoki shaxsiy kompyuterga o‘tkazish imkonini beradi va ish buyurtmalariga ilova qilinishi mumkin bo‘lgan PDF hisobotini yaratadi - bu xususiyat flotlarni komponentlar ishlab chiqaruvchilari bilan qayta ishlashga oid qimmat nizolardan qutqardi.

Injektorni ushlab turish murvatlari (masalan, 12,9 sinf M8×1,25)- Spec tez-tez 35 Nm + 60 daraja talab qiladi. Raqamli burchak funktsiyasi murvatning barcha tsilindrlar bo'ylab oquvchanlik nuqtasiga bir xilda etib borishini ta'minlaydi, bu esa bo'sh turganda noto'g'ri yonishlarga olib keladigan notekis qisqich yukining oldini oladi.

Yuqori bosimli yonilg'i liniyalari (masalan, 22 mm gaykalar)- Moment qiymatlari chiziq materialiga qarab 180 dan 220 Nm gacha o'zgarib turadi. Asbobning 500 Nm quvvati bu bo'g'inlarni qoplaydi va trek rejimi mahkamlash paytida chiziqning burilishiga yo'l qo'ymaslik uchun silliq, bir tekis qo'llash imkonini beradi.

Temir yo'lni o'rnatish uchun qavslar (quyma temir)- Ko'pincha e'tibordan chetda qoladi, lekin noto'g'ri moment tebranish natijasida tebranishlarga olib keladi. Asbob sifat yozuvlari uchun mahkamlash ketma-ketligini saqlaydi, bu esa har bir qavsning aynan bir xil oldindan yuklanishiga tortilishini ta'minlaydi, temir yo'l harakati va keyinchalik muhrning aşınmasını kamaytiradi.

❓ 1-savol: Ikki moment oralig'i (5–100 Nm va 40–500 Nm) o'rtasida qanday o'tish mumkin - bu mexanik almashtirishmi?
Diapazonni o'zgartirish dasturiy ta'minotga asoslangan. Asbob qaysi kvadrat haydovchi adapteri o'rnatilganligini avtomatik ravishda aniqlaydi (har bir adapterda o'rnatilgan RFID orqali) va shunga mos ravishda displey va aniqlik chegaralarini sozlaydi. Qo'lda kalibrlash yoki sozlash shart emas - vilka va o'lchash.

❓ 2-savol: Burchak o'lchamiga egilgan uzatma paneli yoki universal birikma ta'sir qilishi mumkinmi?
Ha, kengaytmadagi har qanday burilish burchak xatosini keltirib chiqaradi. Asbob 300 mm gacha bo'lgan tekis kengaytmalarni qoplaydi (tuzatish koeffitsienti dasturlashtirilgan), lekin universal bo'g'inlar uchun "Faqat moment" rejimidan foydalanishni va burchakni qo'lda qo'shishni yoki burchak enkoderini rozetka uchiga joylashtirishni tavsiya qilamiz - qo'llanmada maxsus ko'rsatmalar berilgan.

❓ 3-savol: Bluetooth doimiy ravishda ma'lumotlarni uzatayotganda batareyaning ishlash muddati qancha?
Bluetooth faolligi va har siqilishda ro'yxatga olish bilan batareya taxminan 5 soat davom etadi. Odatda ustaxonada foydalanish uchun (kuniga 30-40 ta tortish), to'liq zaryad 4-5 kun davom etadi. Asbob USB‑C orqali tez zaryadlashni qoʻllab-quvvatlaydi - 15 daqiqa 2 soat ishlash vaqtini beradi.

❓ 4-savol: Asbob chap qo'lda iplarni va soat miliga teskari burchakni o'lchashni qo'llab-quvvatlaydimi?
Mutlaqo. Burchak enkoderi ikki tomonlama; sozlamalar menyusida siz CW yoki CCW siqish yo'nalishini tanlashingiz mumkin. Asbob tanlangan yo'nalishdagi burchakni hisoblab chiqadi va maqsadga erishilganda ogohlantirish beradi - eski dvigatellardagi ba'zi teskari tishli sensorlar uchun juda foydali.

❓ 5-savol: Xotira to'lgan bo'lsa, saqlangan ma'lumotlarni qanday tozalashim mumkin - u avtomatik ravishda qayta yozadimi?
Xotira foydalanuvchi tomonidan boshqariladi. To'lganida, asbob "Xotira to'la" degan ogohlantirishni ko'rsatadi va siz uni menyu orqali o'chirmaguningizcha yoki Bluetooth orqali ma'lumotlarni eksport qilmaguningizcha jurnalni yozishni to'xtatadi. Audit yozuvlarining tasodifiy yo'qolishini oldini olish uchun u avtomatik ravishda qayta yozilmaydi. Har bir asosiy ishdan keyin eksport qilishni va keyingisidan oldin tozalashni tavsiya qilamiz.

❓ 6-savol: Har bir bosqichda ma'lum bir moment ketma-ketligi va burchakni talab qiladigan silindr kallaklaridagi murvatlar uchun bu kalitdan foydalansam bo'ladimi?
Ha. Asbob koʻp bosqichli retseptlarni qoʻllab-quvvatlaydi - siz 5 tagacha qadamni dasturlashingiz mumkin (masalan, 30 Nm, keyin 60 daraja, keyin 90 daraja, keyin 90 daraja). Displey sizni bosqichma-bosqich ko'rsatib beradi va siz har bir bosqichni tasdiqlamaguningizcha asbob oldinga siljimaydi. Bu xususiyat raqamli modelga xos bo'lib, asosiy podshipnik va silindr boshini qayta torqulash jarayonlarida keng qo'llaniladi.
